一種高效實用的物理空調水處理系統《四》
本文分析了化學水處理的成本、污染、腐蝕問題。介紹了國外的一種物理水處理方案啟示，推出了一種xy-ww空調物理水處理系統的原理和功能，是一種零排放無能耗的節能減排好產品。
深圳市新怡空調設備有限公司 羅碧玉
Shenzhen xinyi air－condition equipment co.ltd Luo Bi yu
深圳市職業技術學院 程瑞端 秋石
Shenzhen professional technics college Doctor Cheng Rui duan Qiu shi
摘要：本文分析了化學水處理的成本、污染、腐蝕問題。介紹了國外的一種物理水處理方案啟示，推出了一種xy-ww空調物理水處理系統的原理和功能，是一種零排放無能耗的節能減排好產品。
Abstract: This paper analyzes the chemical water treatment costs, pollution and corrosion problems. Introduced a physical water treatment programs abroad inspiration to launch an xy-ww air conditioning physical principle and functions of water treatment system is a zero-emission-free energy of a good energy saving products.
關鍵詞：水 水污染 物理水處理 節能減排
Key words：water water pollution cal disposal of water energy-saving and reduce emission
近百年來空調冷凍、冷卻水均用化學方法進行水質處理，進行殺菌、除垢和軟化。目前使用化學水處理，其用藥和整套工藝已經很成熟。但有先天不足的是：
1、 按嚴格的方法規定進行維護成本高；
2、 要連續定期的嚴格的人工操作；
3、 每年有一~二次停機清洗通炮；
4、 對設備管道、閥、金屬件有腐蝕，縮短設備及系統壽命；
5、 每次清洗通炮浪費大量的水；
6、 化學排放污染環境，增加排污費用；
7、 逐漸增加的污垢系數，影響換熱，增加耗電。
在70年代至90年代曾出現了強磁除垢儀、電子除垢儀，雖然沒有了化學污染和排放，但實際使用中并沒有從根本上解決殺菌、除藻、軟化水、除垢的全部問題。而在90年代初至今，國外將海綿球清洗技術用于中央空調冷凝器自動清洗，從根本上解決了冷凝器污垢清洗，使中央空調主機節能無可爭議地成為事實。但是冷凝器海綿球清洗并沒有殺菌藻、軟化水和水系統過濾排污的作用。這些不可缺少不能回避的問題仍然困擾中央空調的運行管理。如果有一種設備系統能對空調水的污物過濾并及時排除到水系統外，又能殺菌藻，還能軟化水，加上海綿球清洗冷凝器，那就完美的解決了空調水處理的全部問題。隨著世界環境保護，能源危機等問題的日益嚴峻，空調界的人們越來越期盼這種高效實用的物理空調水處理系統的出現。我們查閱到國外已研發生產出現了“綜合冷卻塔水處理系統”ECOMASTERTM，其功能有：
1 沙缸過濾器反沖排污，可過濾冷卻水中污物并定時排出水系統；
2 用銀銅離子棒，定量注入溴氯劑，可高效低毒、殺菌藻；
3 用英國專業技術的電子除垢軟化水設備。

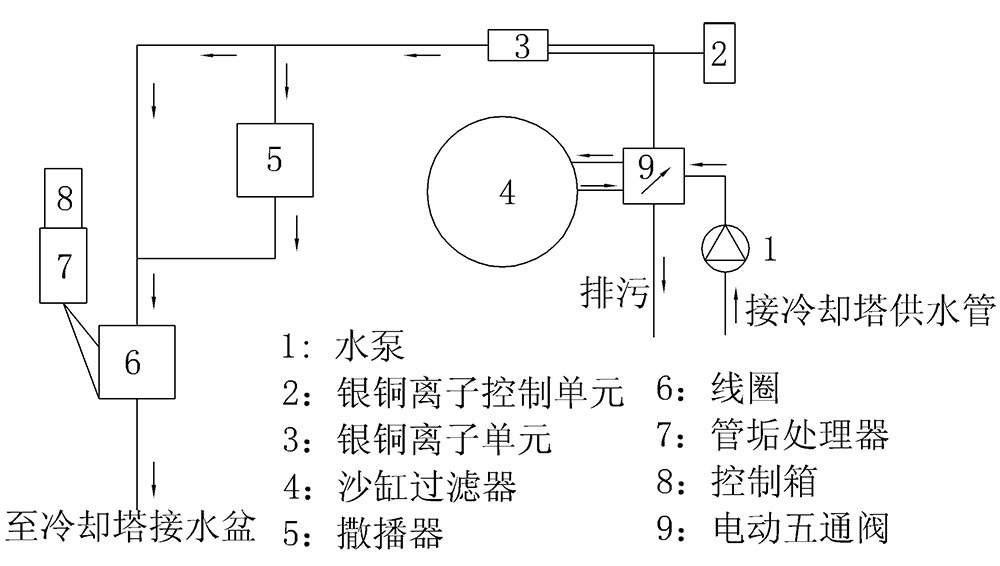

三位一體的組可基本解決了冷卻水綜合處理，并減少了化學排放。該設備裝在冷卻塔旁，其原理（見圖1）。由于該系統為全進口專利設備，造價比較昂貴。雖然效果不錯，但在國內消費仍有難度。這是該系統進入中國已有幾年，但人們很少聽說，更難得一見的原因。深圳市新怡空調設備有限公司和深圳市職業技術學院，對進口綜合冷卻塔水處理系統進行了深入的研究和科學的分析，認為該系統可以國產化，成本可以下降2/3，根據中國空調冷卻水系統的特點，基本工藝還可以改進，可以完全沒有化學污染排放，并在多數條件下過濾反沖排污不耗電（不用水泵）。實現了國產化自主產權的物理水處理系列產品。該 產品已由2009年初出爐，并已用于空調水處理案例中。
Xy-ww物理空調水處理系統與國內外類似產品不同之處如下：
1 過濾、反沖排污無電耗（無水泵），利用了空調冷卻水系統自身特性。
2 用3個電動三通閥取代了一個進口的五通電動閥，降低了造價，也具有更多的機動功能。
3 用紫外線殺菌腔（壓力容器）取代銀銅離子棒注射溴氯殺菌或臭氧殺菌。降低了成本，完全無污染排放。
4 特殊的頻率，特殊的波形，垂直高頻磁場獲得了一種目前國內技術仍未得到軟化、除垢的效果，水管系統內的不間斷水都可以因共振而同時被軟化、除垢和水處理。
5 過濾球形噴頭獲得平行高效過濾。
6 特殊的反沖頭具有多點、多角度、多方向的水柱沖攪石英砂，使反沖更徹底、干凈，提高了反
沖效果。

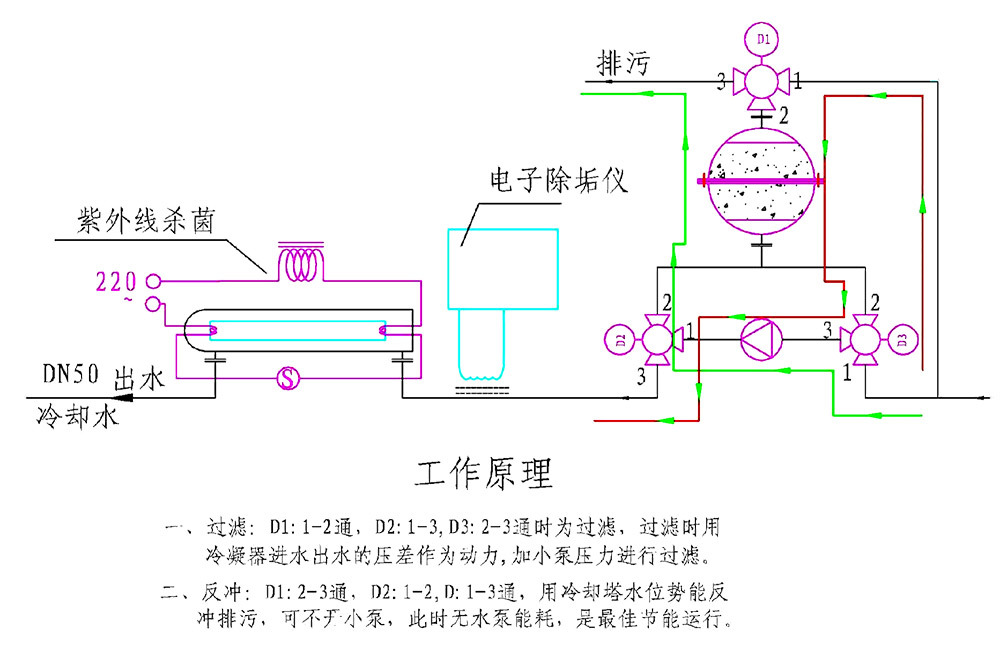

7 過濾倍流減壓套件，過濾面積和管截面是反沖的3倍，使過濾時水阻更小，過濾效率更高、耗能更小，而反沖時則水壓力更大，水柱更集中，沖力更大，反沖效果更好。系統原理（見圖2）
其工作原理是：
一、過濾：當電動三通閥D1 1-2通，D2 1-3通，D3 2-3通，此時為過濾。利用冷凝器進出水管間的壓差作為動力，加上小水泵壓力進行過濾。
二、反沖：電動三通閥D1 2-3通，D2 1-2通，D3 1-3通，用冷卻塔的水位勢能加上小水泵壓力反沖排污。在沙缸內排污是由下向上沖水，污物比砂輕，所以污物可沖出排走，而砂較重，由重力作用下落不被沖走。
三、由圖2可見，電子除垢器的電磁能發射器裝在過濾器之后，是有利于電磁波通過管內的水一直傳遞到冷卻塔，并對管內的水同時進行軟化除垢。而被沙缸、水泵、Y型過濾器及止回閥阻斷后的水則不能通過電磁波作用，該管段內的水得不到軟化除垢。如果要得到更好的軟水、除垢效果，也可以在水泵前的水管中加裝1個電磁能發射器。
紫外線殺菌腔為壓力容器，因為整機裝在地下室空調機房內，有的空調機房冷卻水壓力可達13Kg/cm²。并且紫外殺菌腔也裝在經過過濾后的清澈水中，因為紫外線在污濁水中穿透能力差，殺菌能力也差。紫外線在清澈透明的水中有更強的殺菌效果。安裝2個串聯的紫外殺菌腔，是為了使有菌的水在紫外線中照射的時間更長，得到更好的殺菌作用。

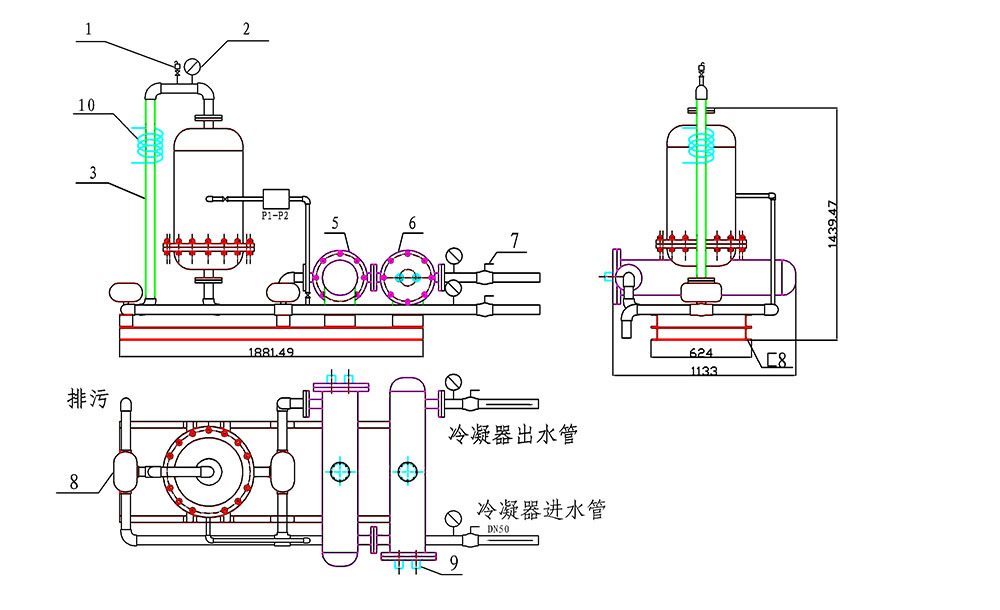

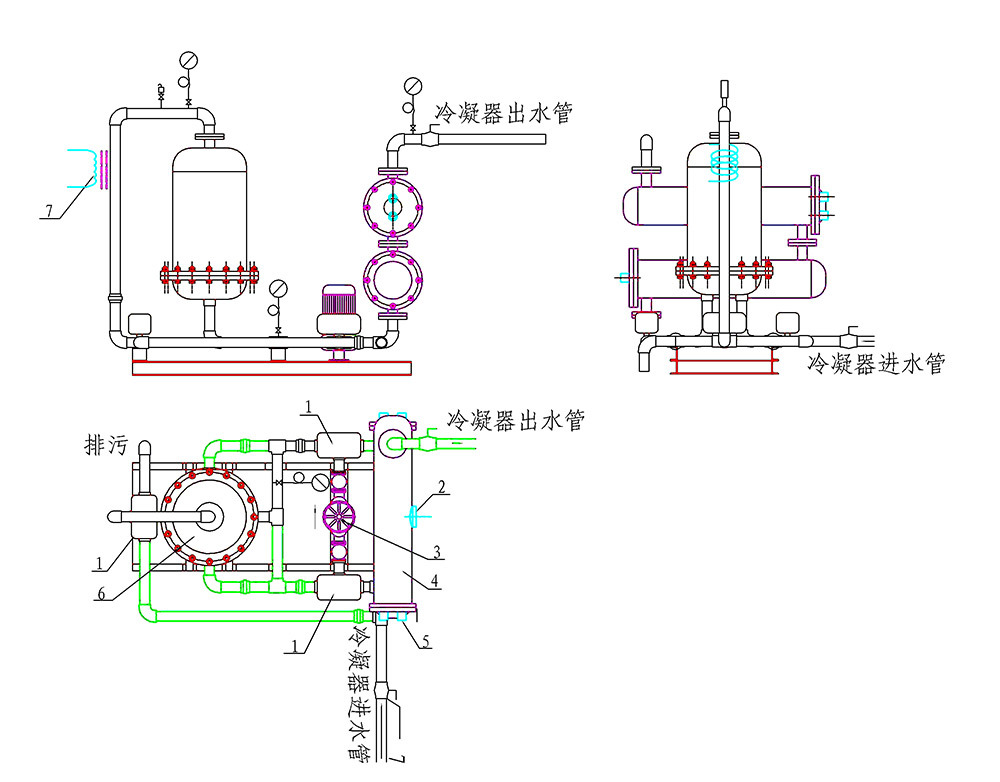

該系統組裝緊湊、合理，與以往復雜、龐大的水處理系統相比，xy-ww系統經濟實用，安裝簡便，占地面積小，其過濾管截面為主冷卻管截面的1/25~1/30，分流量≤1/25主冷卻水流量，所以對冷卻水流量揚程及原冷卻系統的影響甚微，安裝時只要在冷卻器進出水管適當位置各開1個Φ50小口，各裝1個DN50銅球閥，然后與物理空調水處理系統接通就完成了。根據空調主機房的位置與空間，可選擇臥式和立式兩種。（見圖3，圖4）
xy-abcs物理空調水處理系統，吸收了國外產品的優點，針對國內的空調水系統和用戶消費的特點，創造出了一個更經濟、更實用、更環保、更受中國用戶歡迎的新產品。該產品是在原冷卻水流動中分流過濾排污、殺菌、軟化水，經過處理得到了清澈的水，其傳熱效果更佳，空調主機更節能。連續殺菌藻，空調環境更衛生。因為完全無化學藥劑，100%無污染排放，管道、閥門、水泵和空調主機無化學腐蝕，空調主機及水系統使用壽命更長。是空調節能減排，經濟實用的首選。
Xy-abcs物理水處理系統，也可以用于游泳池、人工噴泉、洗車桑拿洗浴水的過濾殺菌處理和循環使用。
參考文獻
1.《流體力學泵與風機》許玉望主編 中國建筑工業出版社
2.《工程熱力學》A.M李特文著 高等教育出版社
3.《實用供熱空調設計手冊》（第二版）陸耀慶北京：中國建筑工業出版社 2008年
4.《采暖通風與空調調節設計規范》GB50019-2003 中國人民共和國建設部主編北京：中國計劃出版社2003
5.《深圳市暖通空調制冷學術會論文集》2010年12月 深圳市制冷學會 深圳市土建筑學會暖通空調委員會
